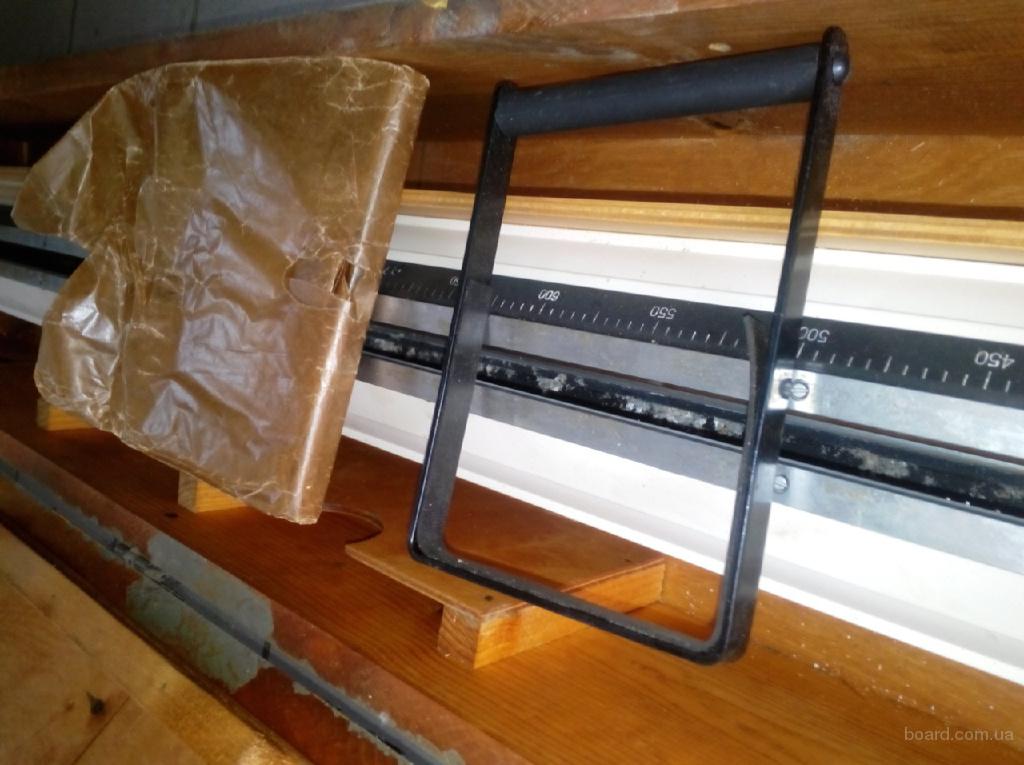

Оптическая линейка ИС-36М
предназначается для измерения отклонений от прямолинейности и плоскостности
рабочих поверхностей поверочных линеек (ГОСТ 8026-64) типа ЛЧ длиной 500 мм
класса 1; ШП, ШМ-длиной 400 мм класса 1 и 2; ШП, ШД, ШM длиной 630 мм и выше всех
классов; плит (ГОСТ 10905-64) всех классов точности и типоразмеров;
поверхностей направляющих станков, образующих валов длиной свыше 1000 мм с I по
X степень точности (ГОСТ 10356-63); длиной свыше 400 мм со II по X степень
точности, длиной свыше 200 мм с III по X степень точности. Поверхности длиной
свыше 1600 мм поверяют шаговым методом. Прибор предназначен для работы в
лабораторных и цеховых условиях при температуре 20±5°C и при относительной
влажности воздуха не ниже 80%. Обозначение: "Линейка оптическая
ИС-36М".
Технические характеристики
Пределы измеряемых отклонений поверхности от
прямолинейности и плоскостности, мм: а) по отсчетному устройству ±0,4 б)
графическим устройством ±0,1
Пределы длин измеряемых поверхностей, мм 200-1600
Цена деления шкалы отсчетного устройства, мм 0,001
Общее увеличение прибора, крат. 30
Пределы допускаемой погрешности прибора, мм
±(0,001 0,01h) , где h - измеряемое отклонение в мм
Масштабы регистрации:
вертикальный - 500
горизонтальный - 1
Измерительное усилие наконечника каретки не более,
Н 7 (700гс)
Габаритные размеры прибора, не более длина, мм 2220
