Сборка и монтаж электрического щита своими руками

Самостоятельное изготовление распределительного щита – вызов для настоящего умельца. Мы расскажем, как можно собрать его качественно в домашних условиях. Задача предстоит сложная и ответственная: как сердце обеспечивает ток крови в организме, так и щиток распределяет энергию по системе и обеспечивает ее безопасность.

Проект электрощита

В первую очередь, составим список потребителей. В него войдут все объекты, непосредственно соединенные с щитом – розетки, свет, кондиционеры и т.д.

Теперь на основе списка определимся, на сколько групп разделим электросеть внутри квартиры, чтобы она была удобной и безопасной. Оптимальный вариант: а каждое помещение – две линии, для розетки и света. Если в комнате есть кондиционер – это отдельная линия с собственным автоматом. Так же, как и электрическая плита и духовка. Лоджию учитываем как большой электроприбор и выводим к одному автомату. Ванна и туалет так же разделяются на розетки и свет, но вместо обычного автомата там ставится дифференциальный, который срабатывает на утечку тока.

Такое распределение обеспечивает селективность, которая позволяет отключать цепи независимо друг от друга.

Конечно, нельзя не учитывать экономию места и финансов. Если нагрузка умеренная, то некоторые цепи можно объединить. Например, розетки в спальной и гостиной. Свет на кухне, в коридоре и прихожей.

Делаем план щита

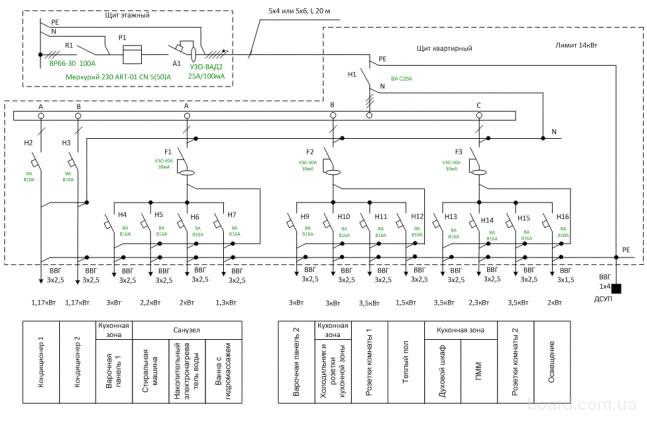

Теперь, когда вы определились с контурами, рисуем схему подключения всех элементов. Она станет опорной точкой для дальнейшей работы. Подойдите к вопросу основательно и логично. Учтите, что расположение компонентов на ДИН-рейке должно быть компактным. Пусть ваша схема отвечает именно вашим требованиям – в этом огромный плюс самостоятельного монтажа электрощита.

Схема должна включать в себя:

• Обозначения всех модулей (автоматы, УЗО, диф-автоматы),
• сечения и нагрузки кабельных линий,
• комплектующие

После завершения монтажа наклейте готовую схему на дверцу бокса, чтобы знать, где что находится и не тратить в будущем время и нервы.

Подбираем комплектующие

Состав распределительного щитка:

1. Корпус. В зависимости от местоположения, он будет либо встроенным в нишу, либо навесным. Корпус может быть металлическим или пластиковым. Последний вариант, безусловно, эстетичнее смотрится в жилом помещении. Обратите внимание: после комплектации в корпусе должно остаться место для дополнительных модулей – примерно 20%.

2. ДИН-рейка. Скелет конструкции, на который крепится автоматика.

3. Распределительные шины. Рабочая и защитная нулевые колодки.

3. Автоматические выключатели и УЗО (либо совмещенный вариант – дифференциальный автомат). Лучше использовать одну линейку от одного производителя.

Современные щитки оборудованы для крепления универсальных модульных устройств. Ширина одномодульного автомата, устанавливаемого на ДИН-рейку - 17,5 мм. Ширина многомодульных автоматов складывается из количества модулей. При возникновении аварийной ситуации, все модули отключаются одновременно. Количество полюсов в автоматах зависит типа сети. В современных домах строят трехпроводную сеть: фаза, ноль и заземление.

При выборе автоматов опирайтесь на предполагаемую нагрузку. Для розеток, как правило, используют автомат на 16 А. так же и для кондиционеров и для лоджии. Для приборов освещения – 10А. На мощные линии (например, варочная панель) – 20А.

Вводной автомат отключает электропроводку и питающую линию от электрических цепей квартиры.

Устройство защитного отключения, или УЗО, делает это автоматически. Оно защищает электросети - от утечек, людей – от удара током, технику - от поломки. Имеет полюса. В зависимости от количества модулей: фазный и нейтральный; три полюса и нейтраль; три полюса, нейтраль, земля. Основной параметр – ток утечки. На корпусе указан максимальный ток, который может пропустить. Показатель УЗО всегда выше номинала автомата.

4. Провода для соединения элементов схемы.

Кабели выбирайте трехжильные, но, в зависимости от мощности, разные по сечению. Для розеток - 2,5 мм² по каждой жиле, для света - 1,5 мм², для мощных приборов - 4 мм².

5. Клеммные колодки. Используются при подключении нескольких проводников к одному полюсу.

6. Гребенки. Устанавливают контакт и передачу напряжения между модулями в одном ряду.

7. Счетчик электроэнергии. Как правило, занимает до 6 – 7 модулей.

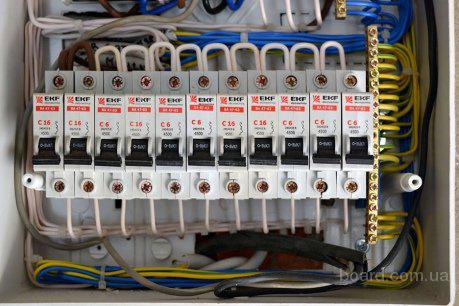

Сборка и коммутация

1. Обесточить кабель.
2. Закрепить ДИН-рейки.
3. Закрепить на стене шины нейтрали и заземления.
4. Расположить комплектующие на ДИН-рейке, опираясь на готовую схему. Как правило, первым располагают УЗО, затем закрепленные на него автоматы, в конце – самостоятельные автоматы.
5. Подогнать провода по длине и зачистить концы примерно на 1 см. Для подключения к счетчику - на 2 см. Обратите внимание, сами провода должны соответствовать ГОСТу, тогда вы получите необходимое сечение.
6. Соединить все элементы по плану.

Здесь есть небольшие правила:

• определяем порядок движения (слева-направо, например) и придерживаемся.
• провода всегда расположены по горизонтали или вертикали, повороты только на 90 градусов.
• подключаем входящие провода к вводному автомату сверху. Синий провод – ноль, а белый или коричневый – фаза. Отходящие провода к электросчетчику подключаются в нижней части вводного автомата. В верхние контакты подключаем фазные провода от счетчика, в нижние – входящие по группам, например, на освещение и розетки.

7. Раздать фазу и ноль между модулями. Для этого пригодится гребенка. Либо самодельная перемычка из жесткого провода.

8. Отдельно поговорим про коммутацию устройства защитного отключения. На этом этапе у непрофессиональных электриков часто возникают трудности.

Вставляем фазный проводник в соответствующий полюс УЗО. Закручиваем клемму. Переходим к нулевому проводнику. Вставляем, закручиваем до упора. Закрепляем проводники в нейтральную фазу нижней клеммы автомата и подключаем землю к земельной шине. УЗО установлено.

Обратите внимание: если на входе напряжение выше, чем на выходе, то устройство отключит питание. За это отвечает нулевая шина. Там, где есть УЗО, нулевых шин на одну больше: общая и связанная с УЗО.

Как это выглядит на практике? Закрепляем фазу на вход двухмодульного автомата. С выхода выводим на УЗО и с выходящей клеммы распределяем по другим автоматам, которые будут запитывать освещение и розетки. Ноль же с выхода уводим на нулевую шину, оттуда подаем на вход УЗО. С выхода устройства ноль заходит на вторую нулевую шину.

9 Проверить.

Электрощит собран. Для большей надежности повторно подтяните все контактные винты. Теперь подключайте по очереди провода по каждой линии: на свет, розетки, отдельно взятые объекты. Осталось подключить вводный провод к основной линии передач. И произвести опломбировку.

* Для безопасной эксплуатации подтягивайте винтики раз в полгода. Если вы установили УЗО, то проверяйте его работу с помощью кнопки «тест» раз в месяц.

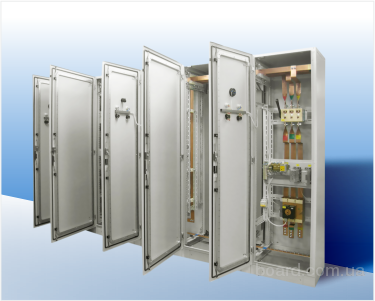

Заказать готовые сертифицированные электрощиты можно в компании «Электротехпром-ЗЭТО».
