земляно-расточный фрезерный станок:

1.         Структура данного станка это одна колонка,боковые коробки,колонки и слайд двигается вдоль железнодорожную полотну,шпиндельная бабка вдоль рельс стойки в направлении вертикально.

2.         Переменная скорость шпиндель используя самодельными скоростным редуктором,можно осуществлять автоматической трансмиссии для достижения высокой и низкой подачи.

3.         Движение каждой координаты все принимает переменный серводвигатель для привода  сименс.

4.         Ось X принимает двойный двигатель двойного зубчатного колеса приводный техники,чтобы ось X направление движущей силы существенно усовершенствованы,запуск и остановка ускорения приводится в движении двутя двигателями,круиз-контроль производительности по сравнию с обычными синхронного двигателя двойственной формы привода ,через управление сихронизации системы чпу,позволит ось X осуществлять бесшовной привод впедед и назад.

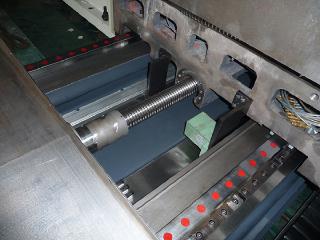

5.         Ось Y принимает двойной двигатель и двойной привод винта.

6.         Координата  Z、W принимает высокие предвательные нагрузки для привода.

7.         X, Y, Z(скользун) все это закрытый посточнный поток гидростатической направляющей,хорошая ударопрочность,хорошая точность.Статическое давление принимает постояные быков насоса Немецкой компанииVOGEL.

8.         Рельс оси W принимает импортные линейные направляющее в качестве вспомогательного рельса,а токже с измерительными приборами для достижения закрытого контура управления.

9.         Осе X、Y、Z все принимает решетку Heidenhanguang (осьY двойная решетка) и осуществлять зактырое управление,повышения точность позиционирования станка.

10.     Шпиндельная бабка станка(поддон) оснащен большее поперечное сечение чпу ,внутри скользун установлены расточный шпиндель чпу,можно обрабатывать глубокую обработку.

11.     Скользун принимает двойные гидравлические цилиндры,пропорциональный клалан компенсации,компенсация за центра тяжести принимает передовые двойный двигатель и двойный винт,дваждя решетки,система чпу совместной реализации. Шпиндель и винт принимает импортные подшипники.

12.     Главные гидравлические части и электрические часть все это импортны.

13.     Станина и рельс стойки есть направляющие колонок из нержавеющей стали,можно защищать рельс и винт ,а также улучшить внешний вид машины.

14.     Станок выбирает систему чпу немецкий сименс 840D и FANUC118i,шпиндель приводится ,переменный серводвигательный двигатель шпиндель, переменный серводвигатель подачи все принимают импортные части ,передовое свойсотво и стабильная надёжность.

Главные техпараметры:

1.         Предел обработки : Ход  ось X（движение каретки） :16000mm

2.         Ход  ось Y (вертикальное движение шпиндельной бабки）: 8000mm

3.         Ход ось Z （движение скользуна）:1800mm

4.         Ход  ось W（движение шпинделя）:1600mm

5.         Диаметр шпинделя: 260mm

6.         диаметр ферезерного шпинделя : 400mm

7.         предел вращания скорости шпинделя : 900r/min

8.         мощность главного двигателя :130kw

9.         максимальный крутящий момент шинделя : 25000nm

10.     размер сечения скользуна : 620×740 mm

11.     Скорость подачи ось X  Y: 1-8000mm/min

12.     Скорость подачи ось Z W :1-4000mm/min

13.     Скорость быстрого движения ось X Y : 1000mm/min

14.     Скорость быстрого движения ось Z  W : 6000mm/min

15.     Точность позиционирования ость X  Y : 0.02/1000 mm

16.     Точност повторого позиционированияX/Y : 0.02 mm

17.     Точность повторного позиционирования Z/W : 0.012mm

18.     Система чпу : SIEMENS840D

Универсальная фрезерная головка

Универсальная фрезерная головки поворачивается в течение двух поворотной плоскости при случае взаимной вертикальности, возможно вертикальный и горизонатльно фрезеровать, также фрезеровать многие поверхности, грани, паза при разном угле.особенно подходит для обработки единичной изделии, малосерейного производства и ремонта

планшайба с ЧПУ

Особенность технологии:

1.отдельный серводвигатель приводит оси “U” в движение для осеществления движения ползуна, и шариковые винты приводит ползун в движение .

2.У оси “U” короткая цепь передачи, сокращали зазор движения, осуществляет высокоточную подачу планщайбы.

3.Сервоприводный элемент и система ЧПУ управляется ось“U” для осуществления программирования автоматического резания , подачи и быстрого перемещения под бесступеньчатой регулировкой скорости. Имеется точечная и автоматическая подача.

4.Главный электродвигатель приводит вращение планшайбы, вращение планшайбы и шпиндель в синхронизации
